产品特点:
YPZ2 Ⅰ、Ⅱ、Ⅲ退距均等装置，在使用过程中可始终保持两侧瓦块退距均等; YPZ2 Ⅳ、V、Ⅵ联锁退距均等装置，在使用过程中可始终保持两侧瓦块退距均等，完全避免因退距不均使一侧制动衬垫浮贴制动盘的现象，并设有瓦块自动随位装置。主要摆动绞点均安装有自润滑轴承，传动效率高寿命长，在使用过程中无需润滑; 制动弹簧布置在方形弹簧管内;并在一侧设有制动力矩标尺，制动力矩直接显示调整方便直观; 无石棉制动衬垫为插装方式，更换方便快捷。 制动衬垫磨损自动补偿装置，可使瓦块退距和制动器力矩在使用过程中保持恒定; 可通过增设附加装置实现某些附加功能; 手动释放装置; 释放和闭合限位开关，可实现制动器是否正常释放或闭合信号显示; 制动衬垫磨损极限限位开关，可实现制动衬垫磨损到极限时的制动信号显示; 采用延时阀的Ed 系列推动器，可实现制动器的延时闭合，制动平稳。

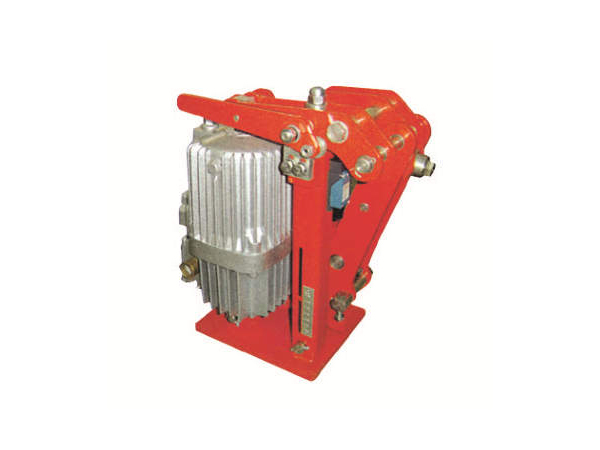

YPZ2电力液压臂盘式制动器使用条件:
环境温度: -20 ℃-50℃ 。 周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90% 一般用于三相交流电源: 380V 、50HZ o (根据需要也可生产60Hz或不同的电庄、请注意推动器铭牌，请订货时事先说明) 。 使用地点的海拔高度符合GB755-2000。当低于-20 ℃时，推动器工作油改用YH-10航空液压油或按要求带加热器，详情参考Ed推动器样本。 户外雨雪浸蚀或有腐蚀性气体和介质应采用防腐型产品。

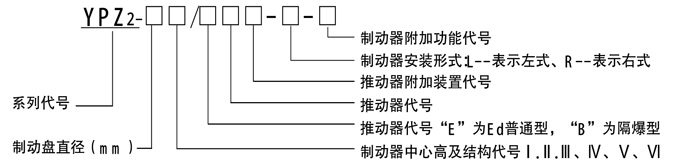

型号意义:

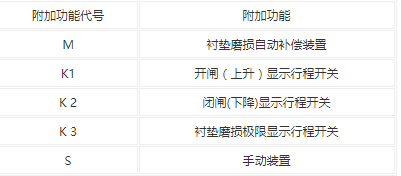

制动器附加功能表
盘式制动器技术参数及外形尺寸表
YPZ2 Ⅰ型制动器技术参数及外形尺寸表 单位：（mm)
推动器型号 | t | H1 | H2 | H3 | b2 | d3 | f | g | hi | i1 | i2 | k2 | A2 | A3 | n1 | n2 | p1 | p2 | q | n | C2 | R | A1 | C1 | X | t |
Ed23/5 | 20 | 710 | 515 | 630 | 70 | 18 | 310 | 300 | 230 | 180 | 80 | 120 | 230 | 235 | 80 | 100 | 175 | 160 | 20 | 15 | 75 | 460 | 280 | 297 | 80 | 200 |
Ed30/5 | 277 | 297 | 80 | 197 | ||||||||||||||||||||||
Ed50/6 | 317 | 297 | 97 | 254 | ||||||||||||||||||||||
Ed80/6 | 317 | 297 | 97 | 254 | ||||||||||||||||||||||
与制动器有关的尺寸 | 技术参数 | |||||||||||||||||||||||||
制动器直径D1 | b1 | D2 | D3 | E | K1 | S | 配套推动器 | 制动盘直径D1 | 整机重量(kg) | |||||||||||||||||
315 | 30 | 20 | 235 | 120 | 118 | 58 | 0.9 ±0.2 | 型号 | 输入功率(W) | 额定电流(A) | 315 | 355 | 400 | 450 | 500 制动力矩 (Nm) | |||||||||||||||
355 | 30 | 20 | 275 | 160 | 138 | 78 | Ed23/5 | 165 | 0.52 | 270 | 320 | 89 | ||||||||||||||
400 | 30 | 20 | 320 | 205 | 160 | 100 | Ed30/5 | 200 | 0.46 | 380 | 440 | 520 | 95 | |||||||||||||
450 | 30 | 20 | 370 | 255 | 185 | 125 | Ed50/6 | 210 | 0.48 | 645 | 670 | 790 | 910 | 1000 | 102 | |||||||||||
500 | 30 | 20 | 420 | 305 | 210 | 150 | Ed80/6 | 330 | 1.42 | 1030 | 1150 | 1350 | 1560 | 1750 | 104 | |||||||||||
YPZ2 Ⅱ型制动器技术参数及外形尺寸表 单位：（mm)
推动器型号 | t | H1 | H2 | H3 | b2 | d3 | f | g | h1 | i1 | i2 | k2 | A2 | A3 | n1 | n2 | P1 | p2 | q | n | C2 | R | A1 | C1 | X | t |
Ed50/6 | 35 | 985 | 740 | 870 | 120 | 22 | 375 | 375 | 280 | 130 | 130 | 140 | 275 | 270 | 94 | 165 | 220 | 154 | 24 | 15 | 110 | 730 | 311 | 360 | 97 | 254 |
Ed80/6 | 311 | 360 | 97 | 254 | ||||||||||||||||||||||
Ed121/6 | 302 | 360 | 120 | 260 | ||||||||||||||||||||||
Ed201/6 | 302 | 367 | 120 | 260 | ||||||||||||||||||||||
与制动器有关的尺寸 | 技术参数 | |||||||||||||||||||||||||
制动器直径D1 | b1 | D2 | D3 | E | K1 | S | 配套推动器 | 制动盘直径D1 | 整机重量(kg) | |||||||||||||||||
450 | 30 | 350 | 180 | 175 | 105 | 0.9 ±0.2 | 型号 | 输入功率(W) | 额定电流(A) | 450 | 500 | 560 | 630 | 710 | ||||||||||||||||
制动力矩(Nm> | ||||||||||||||||||||||||||
500 | 30 | 400 | 230 | 200 | 130 | Ed50/6 | 210 | 0.48 | 1025 | 1175 | 1350 | 178 | ||||||||||||||
560 | 30 | 460 | 290 | 230 | 160 | Ed80/6 | 330 | 1.42 | 1720 | 1965 | 2260 | 2605 | 179 | |||||||||||||
630 | 30 | 530 | 360 | 265 | 195 | Ed121/6 | 330 | 1.44 | 2700 | 3085 | 3550 | 4090 | 4665 | 194 | ||||||||||||
710 | 30 | 610 | 440 | 305 | 230 | Ed201/6 | 450 | 1.45 | 4195 | 4790 | 5510 | 6350 | 7310 | 194 | ||||||||||||
